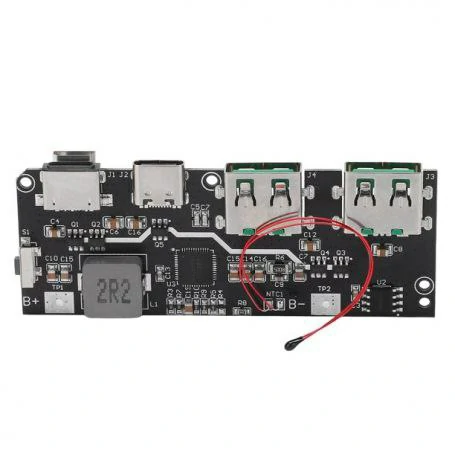

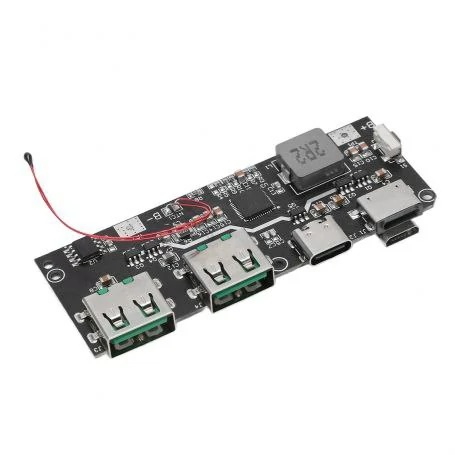

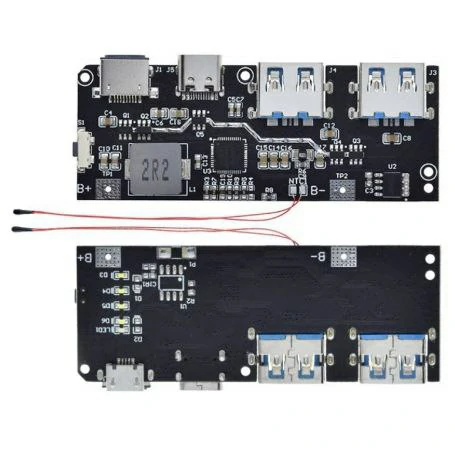

شارژر پیشرفته فست شارژ با Type-C و سنسور دما NTC

این ماژول پاور بانک با دارا بودن ورودی Type-C  و دو خروجی USB با جریان دهی 3.4 آمپری یک گزینه عالی برای ساخت پاور بانک هایی می‌‎باشد که از پروتکل Fast Charge پشتیبانی می کنند این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های لیتیومی استفاده میکنند مناسب است. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود.

مشخصات فنی شارژر پیشرفته فست شارژ با Type-C و سنسور دما NTC

نوع ورودی : Type-C
نوع خروجی : USB و Lightning Port و micro USB
ولتاژ ورودی پیشنهادی : 5 ولت DC
ولتاژ خروجی : 5 ولت به صورت پیش فرض (بین 3 تا 12 ولت پس از شروع شارژ سریع تنظیم می شود )
توان خروجی : 22.5 وات 5 ولت در 3.4 آمپر و  9 ولت در 2.5 آمپر و  12 ولت در 2 آمپر و …
نوع تراشه برد :(452HG4CM15) SW6206
دارای 5 عدد LED نشانگر شارژ
راندمان : بالای 90 درصد
ابعاد : 72*30 میلی متر (ارتفاع :8 میلی متر)
وزن : 11 گرم
باتری مناسب : انواع باتری لیتیومی 3.7 ولتی
ولتاژ full charge باتری : 4.2 ولت 0.5±
دارای دکمه برای نشانگر سطح باتری
دارای محافظ تخلیه شارژ
نوع باتری قابل استفاده : لیتیوم یون ، لیتیوم پلیمر
دارای سنسور NTC برای دما
تشخیص خودکار بار متصل به ماژول و تشخیص بار سبک.

• پروتکل های قابل استفاده در حالت شارژ سریع (Fast Charging)

پروتکل شارژ سریع خروجی
پشتیبانی از PPS / pd3.0 / pd2.0
پشتیبانی از qc4 +/ qc4 / qc3.0/ qc2.0
پشتیبانی از AFC
پشتیبانی از FCP
پشتیبانی از SCP
پشتیبانی از pe2.0/pe1.1
پشتیبانی از SFCP
پشتیبانی از vooc
پروتکل شارژ سریع ورودی
پشتیبانی از pd3.0 / pd2.0
پشتیبانی از AFC
پشتیبانی از FCP
پشتیبانی از SCP
پشتیبانی از pe1.1
پورت Lighting
پورت Lighting از شارژ سریع PD و شارژ آهسته 5v,2.4A پشتیبانی می کند.

• نکات قابل توجه در ساخت پاور بانک با این ماژول

1- برای ساخت پاور بانک از یک مدل باتری و ظرفیت یکسان استفاده نمایید.
2- سیم کشی باتری ها فقط به صورت موازی می باشد.
3- هنگامی که ولتاژ باتری کمتر از 3 ولت است، ماژول شارژ در حالت trickle mode است و جریان شارژ 300 میلی آمپر است.
4- هنگامی که ولتاژ باتری بیشتر از 3 ولت باشد، ماژول شارژ وارد حالت جریان ثابت می شود (در این زمان، مطابق با جریان تعیین شده، ماژول با سرعت کامل شارژ می شود و  توان می تواند حدود 21 وات باشد.)
5- هنگامی که ولتاژ باتری به ولتاژ هدف شارژ (یعنی 4.2 ولت) افزایش می یابد، ماژول شارژ وارد حالت ولتاژ ثابت می شود و جریان به تدریج کاهش می یابد در حالی که ولتاژ دو سر باتری بدون تغییر باقی می ماند.
6- هنگامی که جریان شارژ به جریان قطع کاهش می یابد، شارژ به پایان می رسد. پس از شارژ کامل، اگر ولتاژ باتری به 0.1 ولت کمتر از ولتاژ هدف کاهش یابد، به طور خودکار شارژ را مجدداً شروع می کند.
توجه: اگر ولتاژ از 4.2 ولت بیشتر شود طبیعی است و باتری آسیب نمی بیند. وقتی ولتاژ 4.2 ولت باشد چراغ همچنان چشمک می زند یعنی شارژ کامل ندارد. شارژ کامل فقط به شارژ بستگی ندارد. ولتاژ.
7- حداکثر ظرفیت پاور بانک قابل ساخت 30,000 میلی آمپر ساعت می باشد. (پیشنهاد می شود طراحی 20,000 میلی آمپر ساعت باشد)
8- تخلیه شارژ باتری به هیچ عنوان پیشنهاد نمی شود امکان آسیب به باتری و مدار وجود دارد.
