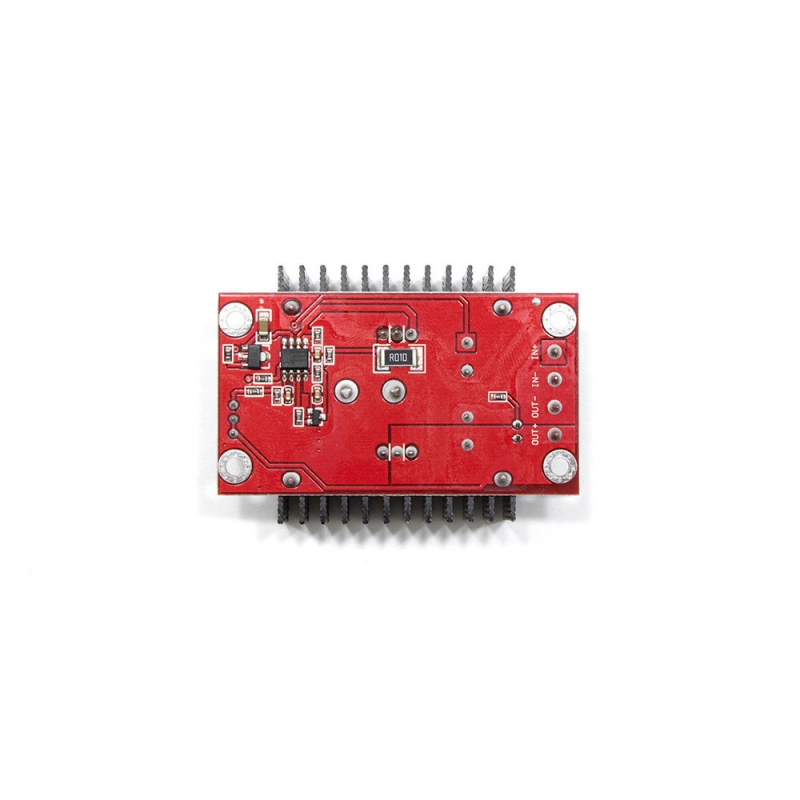

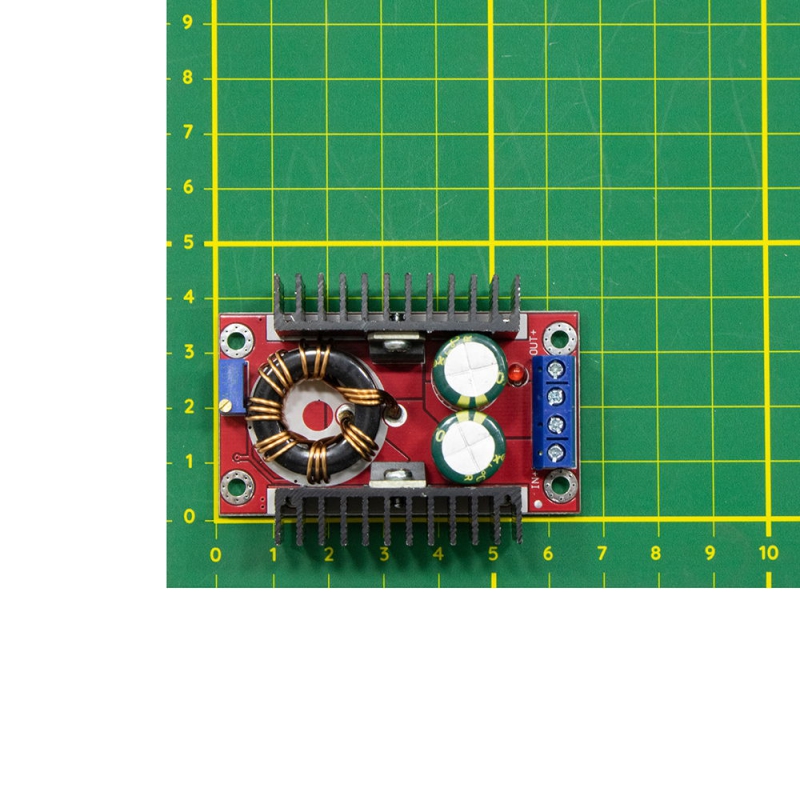

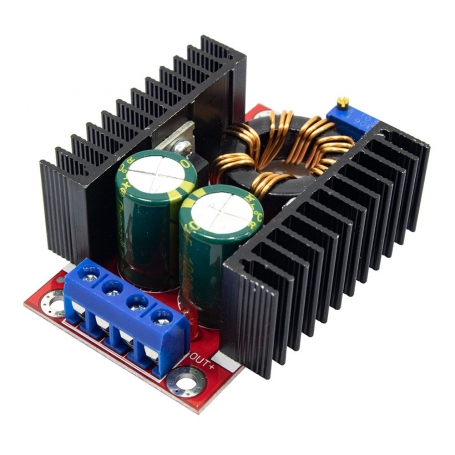

این ماژول افزاینده ولتاژ از نوع BOOST با توان بالا، توانایی تبدیل ولتاژ ورودی در بازه 10V تا 32V به خروجی قابل تنظیم یا ثابت در محدوده 12V تا 35V را داراست. طراحی صنعتی و استفاده از دو هیت‌سینک آلومینیومی موجب دفع مؤثر حرارت در جریان‌های بالا تا سقف 10 آمپر شده و استفاده مداوم در توان‌های بالا (تا 150W با تهویه مناسب) را امکان‌پذیر می‌سازد. بهره‌وری بالا تا 94٪ و ریپل خروجی پایین (حداکثر 2٪) این ماژول را برای کاربردهای حساس و بارهای الکترونیکی دقیق مناسب کرده است. از طریق پتانسیومتر تعبیه‌شده روی ماژول، خروجی قابل تنظیم بوده و برای تغذیه لپ‌تاپ‌ها، ماژول‌های قدرت، تجهیزات رباتیک و ابزارهای صنعتی کاربرد فراوانی دارد. توجه داشته باشید که این ماژول فاقد حفاظت در برابر اتصال کوتاه و پلاریته معکوس است و استفاده از فیوز یا دیود خارجی برای ایمنی توصیه می‌شود.
مشخصات
- نوع مبدل: BOOST (افزاینده ولتاژ)
- ولتاژ ورودی: 10V تا 32V DC
- ولتاژ خروجی: 12V تا 35V DC (قابل تنظیم یا ثابت)
- جریان خروجی ماکزیمم: 10A
- جریان ورودی ماکزیمم: 16A
- توان خروجی با خنک‌سازی طبیعی: تا 100W
- توان خروجی با خنک‌سازی فعال (فن): تا 150W
- راندمان تبدیل: تا 94٪
- ریپل خروجی: حداکثر 2٪ در پهنای باند 20MHz
- درجه حرارت کاری: -40°C تا +80°C
- افزایش دمای ماژول در بار کامل: حدود 45°C
- پایداری بار: ±0.5٪
- پایداری ولتاژ خروجی: ±0.5٪
- سرعت پاسخ دینامیکی: 5٪ در 200µs
- جریان بدون بار: حدود 25mA
کاربردهای رایج
این ماژول با توان بالا و بازدهی بسیار مناسب، گزینه‌ای ایده‌آل برای تأمین برق در پروژه‌هایی است که نیاز به ولتاژ خروجی بالاتر از ورودی دارند. استفاده از آن در مدارات قدرت، سیستم‌های قابل حمل، منابع تغذیه دست‌ساز و تقویت‌کننده‌ها رایج است.
- تغذیه لپ‌تاپ با باتری یا پنل خورشیدی
- افزایش ولتاژ باتری 12V برای مصارف 19V یا بالاتر
- ماژول‌های تقویت‌کننده صوتی خودرو
- سیستم‌های روشنایی LED پرقدرت
- پروژه‌های DIY منابع تغذیه تنظیم‌پذیر
- شارژ باتری‌هایی با ولتاژ بالاتر از ورودی
- تغذیه تجهیزات صنعتی یا ابزار دقیق
- استفاده در پروژه‌های رباتیک نیمه‌صنعتی
- بردهای پاور پرتابل و پاوربانک‌های سفارشی
- آزمایشگاه‌های آموزش الکترونیک
