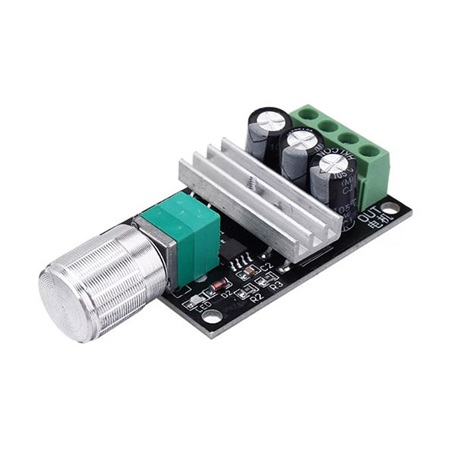

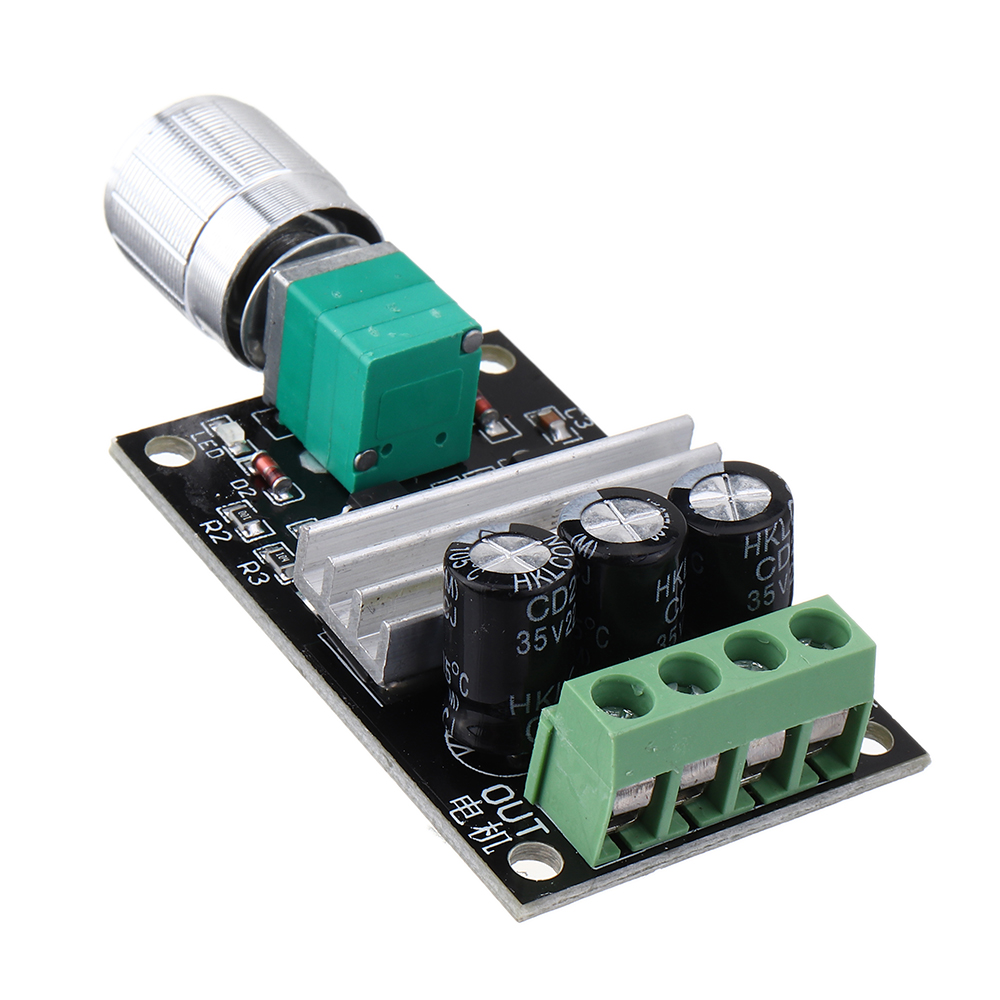

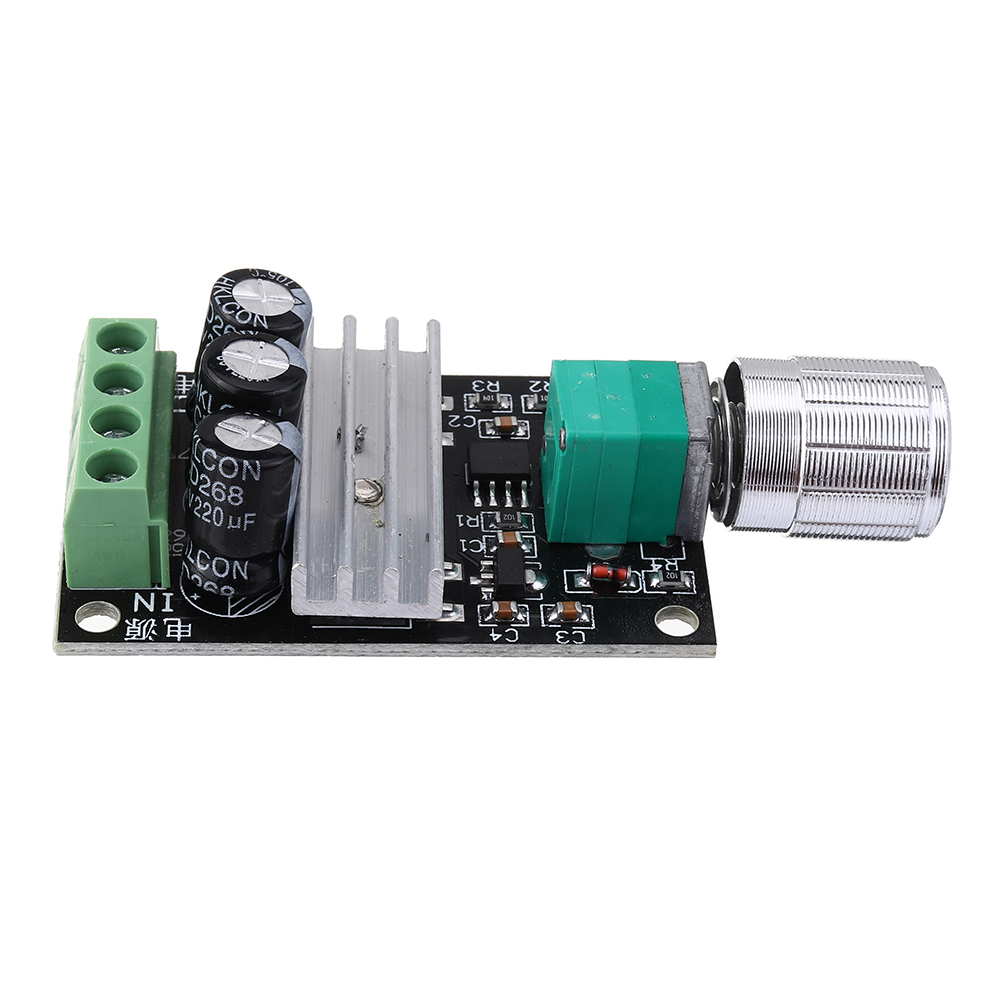

ماژول کنترل دور موتور 1203B جریان 3 آمپر (PWM)

مدولاسیون عرض پالس یا همان PWM یکی از روش های مرسوم کنترل دور موتورهای DC می باشد. با استفاده از این مدولاسیون سیگنالهای DC تبدیل به پالسهای مربعی ای می شود که زمان HI و LOW بودن سیگنال قابل تنظیم است. اگر زمان وظیفه یا Duty Cycle که نسبت HI به کل دوره تناوب می باشد تغییر کند، میانگین ولتاژ یا همان مقدار DC سیگنال نیز متناسب با آن تغییر می کند. این تغییر سطح DC باعث تغییر در سرعت موتورها خواهد شد. در تصویر به صورت کامل مفهموم کنترل دور موتور توسط PWM نشان داده شده است.
ماژول هایی در بازار موجود است که توسط مدولاسیون PWM قابلیت توانایی کنترل سرعت چرخش موتورهای DC را دارا هستند. ماژول 1203B نیز از همین روش استفاده می کند. با چرخاندن پتانسیومتر روی ماژول، Duty Cycle سیگنال تولیدی، بین 0 تا 100 درصد تغییر میکند و متعاقبا سرعت چرخش موتور نیز تغییر خواهد کرد.

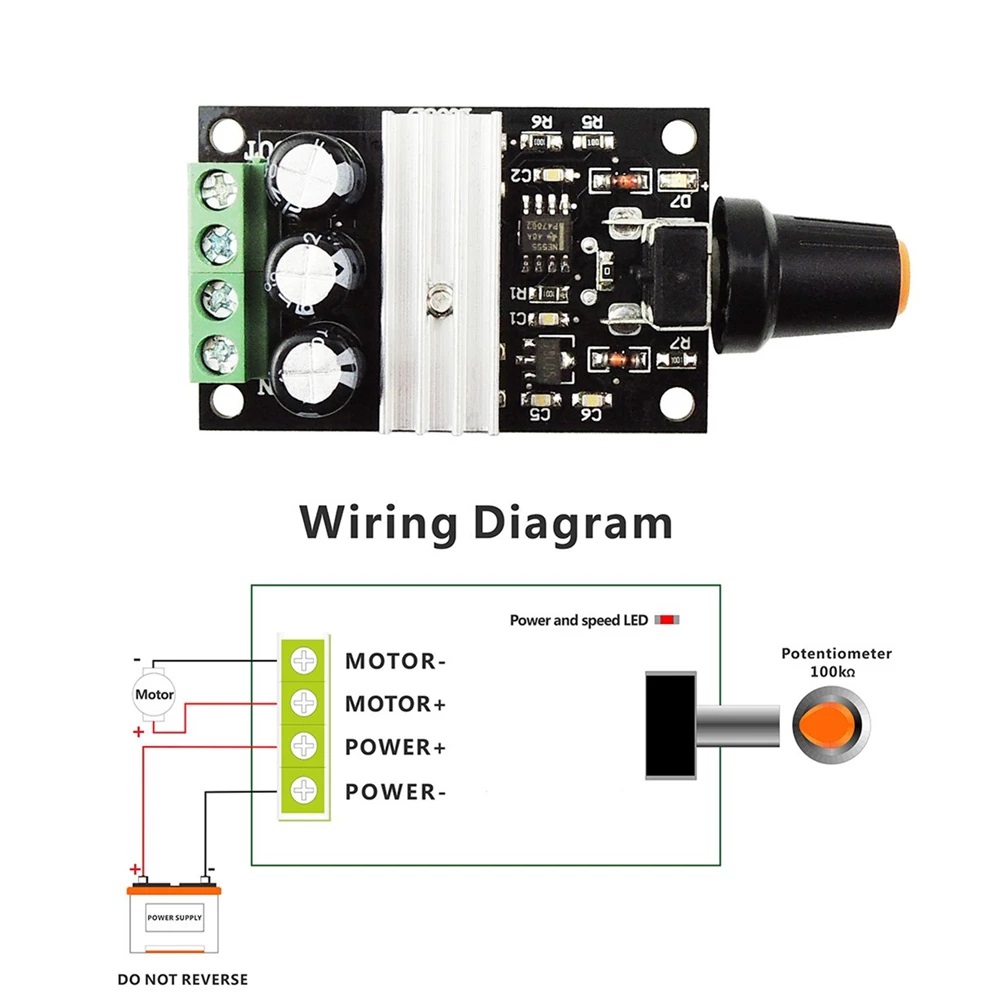

ماژول 1203B دارای تغذیه 6 تا 28 ولت DC و قابلیت جریان دهی تا 3 آمپر و توان 80 وات می باشد. در موقع اتصال منبع تغذیه به ماژول دقت شود که پلاریته آن صحیح متصل شود

ویژگیها

ولتاژ کاری: 6 تا 28ولت دی سی

جریان ماکزیمم: 3امپر پیوسته

توان مکزیمم: 80وات

دارای نشانگر ال ای دی

رنج مدولاسیون پهنای پالس: 0 تا 100درصد

سایز: 32*50*11میلیمتر

وزن: 18گرم

Features:

• Working Voltage: DC 6V – 28V
• Max. continuous current output: 3A
• Max. Power: 80W
• Power-On LED indicator
• PWM pulse width modulation range: 0% -100%
• Size: 32 x 50 x 11mm
• Net Weight: 18g
